5分割による横幅の求め方(mp4)
PCの方は下の画像をクリックして下さい
上のビデオに私の拙いイタリア語の解説を付けたプレゼンテーションをご覧になりたい方は、ここをクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したMP4およびAVIファイルを作りました。 MP4(7.15Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
ダウンロードに負担がなくWindows Media Player で再生できます。(WMV-V9 Video Codec)
AVI(7.60Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video
Codec)
また、ヴァイオリンと内接する正十角形について簡単な説明をしたプレゼンテーション用のスクリーンセーバー(8.3Mバイト、約3分)もあります。
ダウンロードして、ダブルクリックで実行させるか、スクリーンセーバーに設定して見てください。(スクリーンセーバーですので作動中にマウス、キーボード等に触れますと中断いたします。
尚、ダウンロードした後に、このファイルを右クリックしてインストールすれば、スクリーンセーバーに設定できます
また、実行には、Visual
Basic 6 ランタイムが必要ですので、作動しない時は、Visual Basic 6 ランタイムをインストールして下さい。)
スクリーンセーバーをダウンロードする(解像度800×600)
自己解凍ファイルにしたVisual Basic 6 ランタイムをダウンロードする

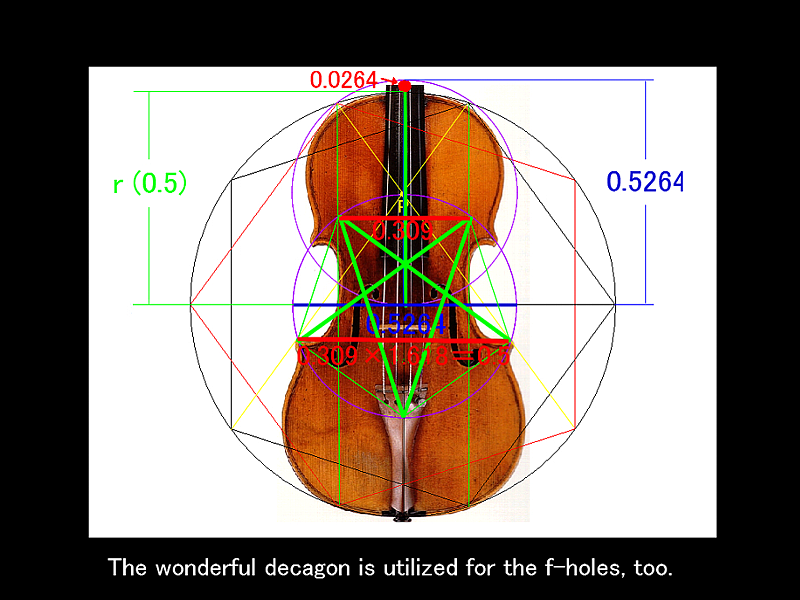

ヴァイオリンに内接する正十角形によるf孔の位置の求め方の簡単な説明をしたプレゼンテーション ビデオ
“The
art of the violin(The Violin and the Decagon)The positioning of the
f-foles”
を作りました。(16.8Mバイト、4分41秒、swf アドオン)
スマートフォン(Android, Apple
Phone, Window 10 mobile等)の方は、下記をクリックしてください。
f孔の位置の求め方(mp4)
PCの方は下の画像をクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したMP4およびAVIファイルを作りました。
MP4(5.79Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
ダウンロードに負担がなく、スマートフォンやWindows Media Player で再生できます。(WMV-V9 Video
Codec)
AVI(6.55Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video
Codec)
ヴァイオリンのf孔の下部ひとみ径(円孔の直径)と黄金分割の関係を説明をしたプレゼンテーション ビデオ
“The hidden golden section in the lower
eye
(The_Violin_and_the_Decagon)”
を作りました。(21.3Mバイト、7分40秒、swf アドオン)
スマートフォン(Android,
Apple Phone, Window 10 mobile等)の方は、下記をクリックしてください。
f孔の下部ひとみ径に隠された黄金比(mp4)
PCの方は下の画像をクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したAVIファイルを作りました。
AVI(15.5Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
MP4(22.2Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
ダウンロードに負担がなく、スマートフォンやWindows Media Player で再生できます。(mpeg4 Video Codec)
尚、個人的な考えにより、的確であるかどうかは少し疑問が残りますが、『f孔の円孔の直径』を『瞳径(ひとみ径)』と言う言葉で、表現させていただきました。
ー注ー
このビデオの中では、正五角形の一辺の値を0.587と言う様に少数点以下第4位以下を切り捨てて行っています。
但し、f孔の円孔の直径の様な、全長に対して小さい値の時は、位数を増やすことで真の値に近づきます。
少数点以下第4位以下切り捨てでは、
0.309÷0.587=0.5264となりヴァイオリンのf孔の下部円孔の直径は9.37mmですが
正五角形の一辺の値を0.58778と言う様に少数点以下第6位以下を切り捨てて行うと
0.30901÷0.58778=0.5257239となりヴァイオリンのf孔の下部円孔の直径は
355×0.02572で約9.13mmとなり0.24mm小さい値となります。
また、内小円の直径は、1-内接正五角形の対角線÷2であるので、上部最大幅を0.475とすると整合の面で0.525とする事が的確であるとも思われます。
この値では、355×0.025で約8.875mmとなります。
これらは、何を意味するかと言うと
無限小数による計算では、真の値は出ないと言うことです。
ヴァイオリンのデザインは、定規(目盛を必要としない直線を引くための定木)と、コンパスまたは黄金比例コンパスのみで幾何学的にされています。
この作図法の中では、数値は必要ではありません。
現代の製作者は、これらの作図法を伝承されなかった為に、どうしても数値が先に来ますが、けして真の値ではないと言う事です。
上記の疑問を説明する為と黄金分割および正五角形、正十角形を知って頂く為に、遅くなりましたが下のプレゼンテーション ビデオを作りました。
黄金比矩形を描いて、内接正五角形、正十角形と関連付けした記述は、あまり無いと思いますので、ヴァイオリンの秘密を知る上でお役に立てて頂ければ幸いいです。
“黄金比矩形および正五角形、正十角形の描き方と一辺の値を求める”プレゼンテーション ビデオ
“The golden
section”
を作りました。(3.93Mバイト、4分33秒、swf アドオン)
スマートフォン(Android, Apple
Phone, Window 10 mobile等)の方は、下記をクリックしてください。
黄金分割および正五角形、正十角形(mp4)
PCの方は下の画像をクリックして下さい
上のビデオクリップのflv(8.57Mバイト)ファイルをダウンロードしたい方は、ここをクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したAVIファイルを作りました。
AVI(8.91Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
MP4(16.9Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
再生に負担がなく、スマートフォンやWindows Media Player で再生できます。(mpeg4 Video
Codec)
ヴァイオリンの頭部の寸法と黄金分割の関係を説明をしたプレゼンテーション ビデオ
“The golden section in the head of a
violin
(The_Violin_and_the_Decagon)”
を作りました。(20.8Mバイト、8分33秒、swf アドオン)
尚、この動画を見る前に、動画“5分割による横幅の求め方”を先にご覧ください。
下の画像をクリックして下さい
スマートフォン(Android,
Apple Phone, Window 10 mobile等)の方は、下記をクリックしてください。
ヴァイオリンの頭部に隠された黄金比(mp4)
PCの方は下の画像をクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したAVIファイルを作りました。
AVI(15.9バイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
MP4(24.4Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
再生に負担がなく、スマートフォンやWindows Media Player で再生できます。(mpeg4 Video Codec)
ヴァイオリンの頭部の寸法までもが、半径に黄金比である内接正十角形の一辺の値(0.309)で総て説明できるという事に、感嘆させられます。

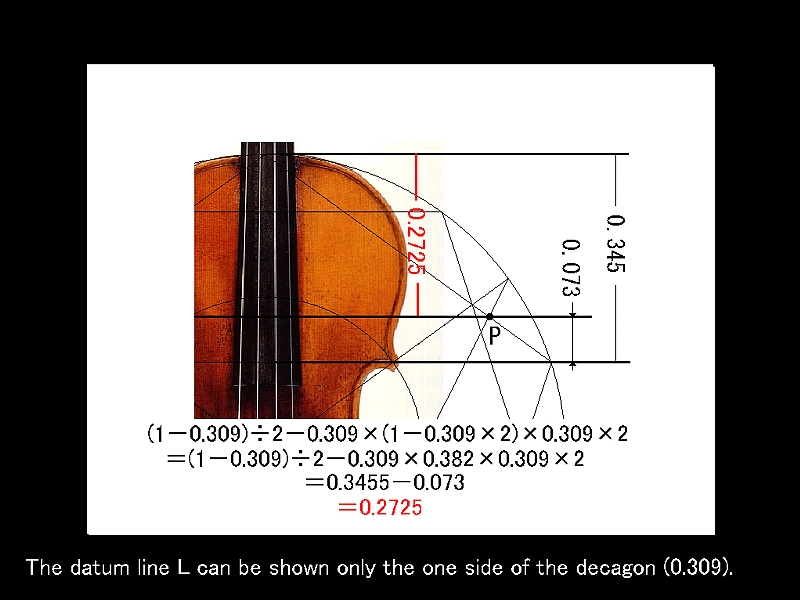

ストラディヴァリの内枠の秘密を説明をしたプレゼンテーション ビデオ
“The secret
in the mold of STRAD”
を作りました。(18.1Mバイト、6分19秒、swf アドオン)
“ヴァイオリンの内枠、外枠についての私見”の解説でもあります。
尚、この動画を見る前に、動画“5分割による横幅の求め方”を先にご覧ください。
スマートフォン(Android, Apple
Phone, Window 10 mobile等)の方は、下記をクリックしてください。
ストラディヴァリの内枠に見る秘密(mp4)
PCの方は下の画像をクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したAVIファイルを作りました。
AVI(8.75バイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
flv(24.9バイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
MP4(23.4Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
再生に負担がなく、スマートフォンやWindows Media Player で再生できます。(mpeg4 Video Codec)

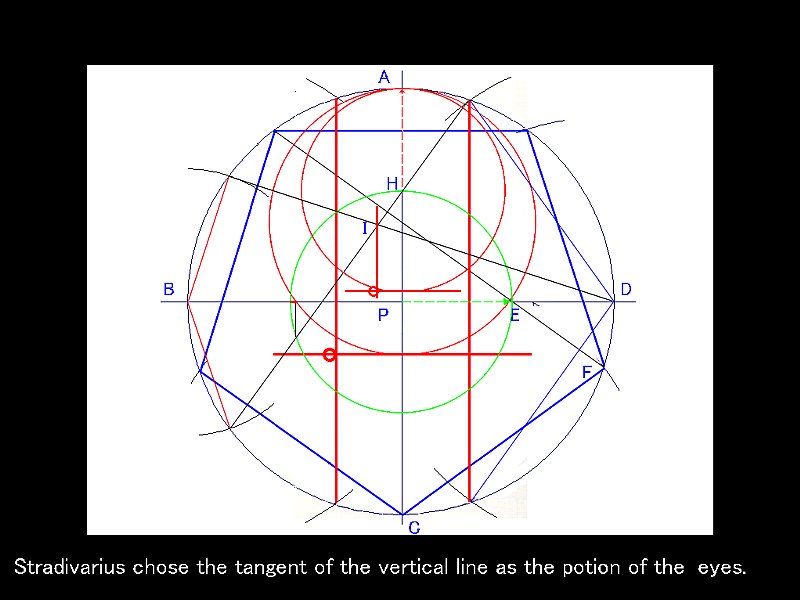

f孔の位置の作図での求め方を説明をしたプレゼンテーション ビデオ
“The
practical placement
of the f-foles”
を作りました。(9.73Mバイト、8分29秒、swf アドオン)
スマートフォン(Android, Apple Phone, Window 10
mobile等)の方は、下記をクリックしてください。
ヴァイオリンのf孔の位置を作図で求める(mp4)
ヴァイオリンと正十角形(mp4)
PCの方は下の画像をクリックして下さい
画質は落ちますが、上のビデオクリップを高圧縮したAVIファイルを作りました。
AVI(10.8バイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
flv(14.1バイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Windows Media Player で再生できます。(Xvid MPEG-4 Video Codec)
MP4(29.3Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
再生に負担がなく、スマートフォンやWindows Media Player で再生できます。(MPEG-4 Video Codec)
内接正10角形の1辺の円弧を、たった4回、描くのみでF孔の上下の円孔が求められる
“VIOLIN_and_DECAGON”
を作りました。(13.2Mバイト、6分8秒、swf アドオン)
スマートフォン(Android, Apple Phone, Window 10
mobile等)の方は、下記をクリックしてください。
PCの方は下の画像をクリックして下さい
内接正10角形の1辺の円弧を、たった4回、描くのみでF孔の上下の円孔が求められる。
ストラディヴァリの作図の理念や製作手法は、息子たちに仕事を手伝わさせたにも拘わらず、彼が陰険だったのか、息子の独立や他の製作者の台頭を恐れたのか、また未来永劫、頂点で居続ける事を望んだのか、まったく伝承されていない。
現代のクレモナ、いや世界中の製作者の内枠の作り方、胴板の組み方、縁の仕上げ方、渦巻きの彫り方など、多くの点でまったくストラディヴァリの手法や考え方が生きていない。
その1つの顕著な例として、F孔の取り方がある。
ストラドの死後、現代も含めて300年以上、何千人もの製作者たちは、下図のようなF孔の型紙を中心線と駒の位置に合わせてF孔を切ってきた。
シモーネ・サッコーニ(Simone
SACCONI)の著書『ストラディヴァリの秘密』に、F孔を切るに当たって上下の円孔を取ったというストラディヴァリの下書きの図を載せているが、図から読み取った記述だけで、なぜ、どの様にして行なったかと言う本質的な説明はまったくない。
論理的に位置を認識して、上下の円孔を開けてからF孔を切った製作者は、一人も居ないのである。
この様な現状の中で、私の考え方は、多くの製作者や楽器商の反感を買っている。
何故ならば、名匠の楽器からコピーした型紙を基準線に当てて描く手法は便宜性があり、この代替のできない手法を、根本から否定していると思われているからである。
私は、F孔の型紙の使用が間違っていると言っているのではない。
ただ、F孔の上下円孔の中に隠された素晴らしさを知ることで、生きた本当のヴァイオリンを作る道に一歩でも近づけるのではないかと考えているのである。
このヴィデオ クリップをご覧頂いた製作者がF孔の型紙に疑問を持つ事を願っているのである。
画質は落ちますが、上のビデオクリップの各種動画ファイルを作りました。 AVI(Xvid Video Codec
7.5Mバイト)ファイルでダウンロードしたい方は、ここをクリックして下さい
Xvid Video Codecが必要です。
ヴァイオリン製作の世界は、アマティやストラディヴァリの死後、黄金期の作図法や製作法がまったく伝承されず300年以上も過去の作品の模作が総てとなっています。
過去の作図法や製作法をまったく理解していないまま、ストラディヴァリの研究家と自称する製作者や、過去の寸法を僅かに伸縮する事でオリジナルの形で製作していると嘯く製作者が多く存在しています。
確かに、職人(ARTISAN-英 ARTIGIANO-伊)の世界だけでなく芸術(ART-英
ARTE-伊)の世界も、伝承と模作から始まります。
但し、ヴァイオリン製作の世界は、ストラディヴァリの「秘技は伝承させたくない」と言う気持ちからか、「伝承のない模作」となってしまいました。
ヴァイオリンの模作の世界では、中心線と型紙が主要素となります。
「f孔は中心線と上部から195mmのBODY STOPに型紙を合わせて切り抜く」と教えられた製作者や、ましてや指導してきたグランデ マエストロにとって、私の「基本は黄金比の作図から」と言う考え方は、自分たちの製作法を否定されたと言う反発を招いています。
若い製作者が私の考え方を継承したとしても、表面的には作品の形に模作との違いは出ません。
しかし、技能伝承なき模作に終止符を打つ事で、内面に黄金期のクレモナの真髄を見出す事の出来る楽器を作れると思っています。
そして、その時に創めてアマティやストラディヴァリに優れるとも劣らぬ楽器が生まれると信じています。
